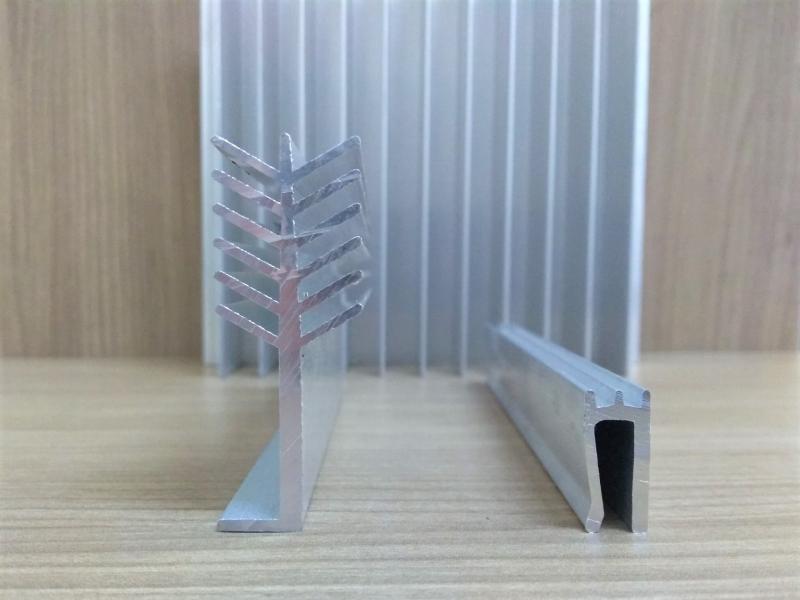

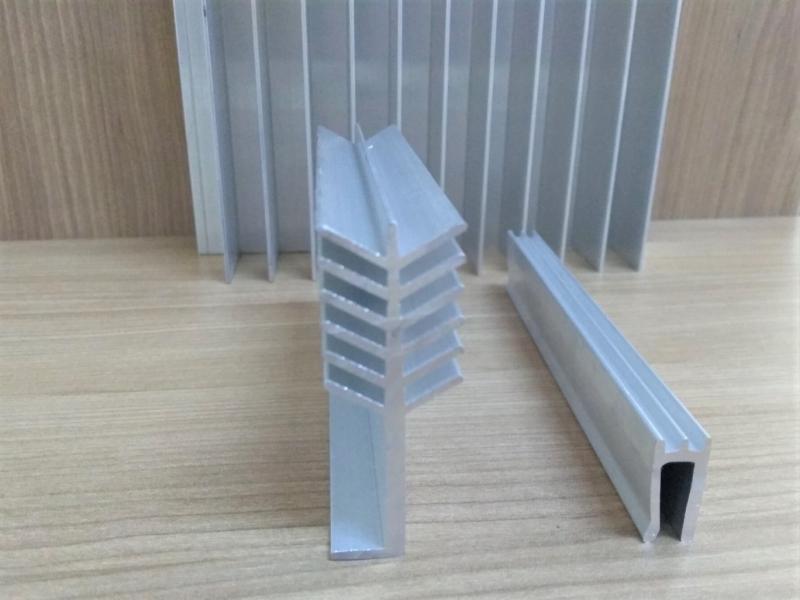

dissipador de calor: Soluções em Alumínio Extrudado para Gerenciamento Térmico Industrial
O dissipador de calor é um componente essencial para a preservação de sistemas eletrônicos e semicondutores, atuando diretamente no controle de temperatura para evitar falhas operacionais e degradação precoce dos equipamentos.
Em aplicações industriais de alta exigência, como inversores de frequência, iluminação LED de alta potência, fontes chaveadas e módulos IGBT, a eficiência da troca térmica define a estabilidade operacional e a vida útil do sistema.
Desenvolver perfis com geometria otimizada e ligas de alta condutividade é a solução mais eficiente para assegurar a dissipação contínua do calor no ambiente fabril, evitando paradas não programadas e avarias por superaquecimento.
O que é e qual a função do dissipador de calor no controle térmico industrial?
O dissipador de calor é um dispositivo projetado para absorver a energia térmica gerada por componentes eletrônicos sob carga e transferi-la para o meio externo . Sua função central é manter a temperatura de junção dos semicondutores dentro dos limites seguros estipulados pelos fabricantes.
O processo de troca térmica no perfil extrudado ocorre em três etapas físicas contínuas:
- Condução na base : O calor gerado no ponto de contato (como a base de um transistor ou módulo de potência) é transferido diretamente para a massa de alumínio através do material de interface térmica (TIM);
- Convecção pelas aletas : O calor se espalha pela estrutura do perfil e é transferido para o ar que circula entre as aletas, seja por convecção natural ou fluxo de ar forçado;
- Radiação superficial : A energia térmica residual é emitida sob a forma de radiação infravermelha, potencializada por acabamentos superficiais específicos.
Por que a liga de alumínio 6063-T5 é a escolha padrão para dissipadores?
A liga de alumínio 6063-T5 é o material mais utilizado na fabricação de dissipadores industriais devido ao seu equilíbrio ideal entre elevada condutividade térmica (entre 200 e 215 W/m·K), excelente usinabilidade e leveza (densidade de 2,70 g/cm³).
Três fatores justificam a preferência do alumínio extrudado em relação a outros metais:
- Viabilidade para perfis complexos : O processo de extrusão permite criar matrizes com aletas altas, finas e com espaçamento reduzido, multiplicando a área de troca térmica sem acrescentar peso excessivo ao gabinete;
- Proteção anticorrosiva natural : O alumínio desenvolve uma camada passiva de óxido que protege a peça em ambientes industriais agressivos;
- Compatibilidade com anodização : O tratamento de anodização preta aumenta a emissividade térmica por radiação e fornece isolamento elétrico na superfície do perfil.
Como especificar e dimensionar o perfil de dissipador para o seu projeto?
O dimensionamento de um dissipador de calor baseia-se no cálculo da resistência térmica (Rth), expressa em °C/W.
Essa grandeza indica quantos graus Celsius a temperatura do componente subirá para cada Watt de potência dissipado.
Durante a fase de projeto e cotação técnica, a equipe de engenharia deve validar quatro variáveis cruciais:
- Potência Térmica Dissipada (Pd) : Carga contínua em Watts gerada pelos componentes instalados no perfil;
- Espessura da base : A base do perfil deve ter massa suficiente para espalhar o calor uniformemente antes que ele atinja as aletas (evitando pontos de superaquecimento localizados);
- Espaçamento e altura das aletas : Em sistemas com ventilação natural, as aletas exigem maior espaçamento para o ar circular; em sistemas com cooler (ventilação forçada), aletas mais densas aumentam o rendimento;
- Planicidade e rugosidade da base : Superfícies usinadas com alta precisão reduzem a necessidade de camadas espessas de pasta térmica, otimizando a condução.
Dicas da fábrica: erros comuns no desenho de perfis extrudados que você deve evitar
Ao projetar um dissipador personalizado para produção industrial, pequenos ajustes no desenho técnico reduzem custos e evitam complicações no processo de extrusão:
- Aletas extremamente finas e muito altas : Proporções de aleta acima de 10:1 (altura em relação à espessura) exigem pressões elevadas no molde, podendo reduzir a vida útil da ferramenta;
- Raios de adoçamento ausentes : Cantos vivos na raiz das aletas concentram tensão mecânica. Adicionar pequenos raios no projeto fortalece a estrutura do perfil;
- Bases desproporcionais : Diferenças discrepantes entre a espessura da base e a espessura das aletas podem causar deformações durante o resfriamento da extrusão.
Quais são as aplicações industriais mais frequentes dos perfis dissipadores?
A aplicação de perfis de alumínio para gerenciamento térmico abrange diversos setores estratégicos da indústria nacional:
- Automação e Painéis Elétricos : Proteção de inversores de frequência, soft-starters e retransmissores estáticos;
- Eletrônica de Potência: Gerenciamento térmico para módulos IGBT, no-breaks industriais e fontes chaveadas;
- Iluminação LED Profissional: Dissipação em luminárias industriais (High-Bay), refletores de alta potência e sistemas automotivos;
- Telecomunicações e Energia Solar: Estabilidade térmica para inversores fotovoltaicos e estações rádio base.
Como a Macro Alumínio desenvolve soluções personalizadas em dissipadores de calor?
Com trajetória iniciada em 2002 na cidade de Guarulhos (SP) e ampla unidade fabril instalada em Itaquaquecetuba (SP), a Macro Alumínio é especialista na fabricação de perfis, tubos e peças extrudadas de alumínio para clientes em todo o Brasil.
Nossa estrutura produtiva é preparada para atender demandas industriais que exigem precisão técnica e suporte personalizado:
- Ferramentaria Própria para Matrizes: Desenvolvemos a ferramenta/molde exclusiva para o seu perfil conforme seu desenho técnico ou amostra;
- Corte de Precisão e Usinagem: Entregamos os dissipadores cortados nas barras ou no comprimento exato da sua linha de montagem;
- Suporte Técnico de Engenharia: Nossa equipe auxilia na análise da viabilidade de extrusão do seu projeto antes da fabricação do molde;
- Atendimento Nacional: Capacidade logística para suprir indústrias de pequeno, médio e grande porte em todas as regiões do país.
Entre em Contato com a Equipe Técnica e Solicite sua Cotação!
Precisa desenvolver um dissipador de calor sob medida para o seu equipamento ou busca um fornecedor com capacidade fabril para perfis padronizados? A Macro Alumínio oferece o suporte ideal para viabilizar seu projeto.
Encaminhe seu desenho técnico para nossa equipe de engenharia e receba uma análise de viabilidade e orçamento detalhado para sua produção!
Perguntas Frequentes sobre Compra e Especificação de Dissipadores
Como funciona o processo de desenvolvimento de um dissipador sob medida a partir de um desenho técnico?
O processo inicia-se com o envio do arquivo do projeto para a engenharia da Macro Alumínio. Nossa equipe analisa a viabilidade de extrusão da geometria, valida as espessuras e sugere eventuais otimizações.
Após a aprovação do desenho final, a ferramenta é confeccionada em nossa ferramentaria própria, seguida da produção de amostras para validação dimensional do cliente antes da liberação do lote comercial.
É possível solicitar amostras para testes térmicos e de montagem antes da produção do lote final?
Sim. Após a confecção da matriz na ferramentaria, é realizada a amostragem inicial do perfil extrudado.
Essas peças são enviadas ao cliente para testes de montagem, validação de dimensional em gabaritos e ensaios térmicos no equipamento real, assegurando a conformidade do produto com as especificações exigidas antes do faturamento do pedido em escala.
A Macro Alumínio realiza serviços complementares de corte sob medida nos dissipadores?
Sim. Além da extrusão do perfil em barras padrão, dispomos de estrutura para efetuar o corte sob medida nas dimensões exatas informadas no projeto do cliente.
Essa preparação otimiza o fluxo produtivo na sua fábrica, eliminando a necessidade de operações secundárias de corte no recebimento do material.
A matriz desenvolvida para o meu dissipador fica para uso exclusivo da minha empresa?
Sim. Quando um perfil especial é desenvolvido mediante o investimento em uma nova matriz exclusiva pela sua empresa, a ferramenta é vinculada ao seu cadastro.
O molde é mantido sob os cuidados de manutenção e conservação da Macro Alumínio para atendimento exclusivo das suas ordens de produção.
Quais informações devem constar na solicitação de orçamento de um dissipador de calor?
Para agilizar o atendimento comercial e técnico, recomenda-se enviar:
- Desenho técnico com cotas dimensionais ou arquivo 3D do perfil;
- Liga e tempera desejadas (ex.: 6063-T5);
- Comprimento do corte final das peças;
- Estimativa de consumo ou quantidade do lote inicial;
- Necessidade de tratamentos superficiais (como anodização).
